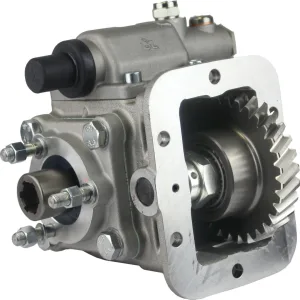

1020203 LATERAL VACIO SIMPLE EFECTO

Toma de fuerza de dos piñones en toma constante, para montar bombas ISO 4 o UNI 3 taladros. Accionamiento de vacío, mecánico y neumático montaje sobre el lado izquierdo / derecho de la caja de cambios. NOTAS Kit de vacio Simple efecto 12V. (9027899) Nota A Sentido de giro Nota B Conexión PTO, rosca 1/4” […]

Variantes

SKU	Output type	Shifter type	Peso (kg)	A (cm)	B (cm)	C (cm)
1019903	Bomba (DIN 5462)	Mechanical shifting – Left	-	-	-	-
1020003	Bomba (DIN 5462)	Pneumatic shifting – Left	-	-	-	-
1021230	Pump (UNI)	Pneumatic shifting – Right	-	-	-	-
1020030	Pump (UNI)	Pneumatic shifting – Left	-	-	-	-
1020730	Pump (UNI)	Mechanic shifting – Right	-	-	-	-
1019930	Pump (UNI)	Mechanical shifting – Left	-	-	-	-
1021130	Pump (UNI)	Vacuum shifting – Right	-	-	-	-
1020230	Pump (UNI)	Vacuum shifting – Left	-	-	-	-
1020203	Bomba (DIN 5462)	Vacuum shifting – Left	-	-	-	-
1020203	Plato	Vacuum shifting – Left	-	-	-	-
1019902	Plato	Mechanical shifting – Left	-	-	-	-
1020002	Plato	Pneumatic shifting – Left	-	-	-	-
1021103	Bomba (DIN 5462)	Vacuum shifting – Right	-	-	-	-
1020703	Bomba (DIN 5462)	Mechanic shifting – Right	-	-	-	-
1020203	Bomba (DIN 5462)	Pneumatic shifting – Right	-	-	-	-
1021102	Plato	Vacuum shifting – Right	-	-	-	-
1020702	Plato	Mechanic shifting – Right	-	-	-	-
1021202	Plato	Pneumatic shifting – Right	-	-	-	-

1019903

Output type: Bomba (DIN 5462)

Shifter type: Mechanical shifting – Left

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

1020003

Output type: Bomba (DIN 5462)

Shifter type: Pneumatic shifting – Left

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

1021230

Output type: Pump (UNI)

Shifter type: Pneumatic shifting – Right

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

1020030

Output type: Pump (UNI)

Shifter type: Pneumatic shifting – Left

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

1020730

Output type: Pump (UNI)

Shifter type: Mechanic shifting – Right

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

1019930

Output type: Pump (UNI)

Shifter type: Mechanical shifting – Left

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

1021130

Output type: Pump (UNI)

Shifter type: Vacuum shifting – Right

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

1020230

Output type: Pump (UNI)

Shifter type: Vacuum shifting – Left

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

1020203

Output type: Bomba (DIN 5462)

Shifter type: Vacuum shifting – Left

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

1020203

Output type: Plato

Shifter type: Vacuum shifting – Left

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

1019902

Output type: Plato

Shifter type: Mechanical shifting – Left

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

1020002

Output type: Plato

Shifter type: Pneumatic shifting – Left

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

1021103

Output type: Bomba (DIN 5462)

Shifter type: Vacuum shifting – Right

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

1020703

Output type: Bomba (DIN 5462)

Shifter type: Mechanic shifting – Right

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

1020203

Output type: Bomba (DIN 5462)

Shifter type: Pneumatic shifting – Right

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

1021102

Output type: Plato

Shifter type: Vacuum shifting – Right

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

1020702

Output type: Plato

Shifter type: Mechanic shifting – Right

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

1021202

Output type: Plato

Shifter type: Pneumatic shifting – Right

Peso (kg): -

A (cm): -

B (cm): -

C (cm): -

NOTAS
	Kit de vacio Simple efecto 12V. (9027899)
Nota A	Sentido de giro
Nota B	Conexión PTO, rosca 1/4” GAS
Nota C	Indicador de Funcionamiento. 100070017
Nota D	Conector con 3m. de cable. 9026899
Nota E	Conector con 3m. de cable. 906599
Nota F	Indicador de funcionamiento. 100070001
Nota G	Indicador de funcionamiento. 100070012
Nota H	Accionamiento mecánico

NOTAS

Kit de vacio Simple efecto 12V. (9027899)

Nota A

Sentido de giro

Nota B

Conexión PTO, rosca 1/4” GAS

Nota C

Indicador de Funcionamiento. 100070017

Nota D

Conector con 3m. de cable. 9026899

Nota E

Conector con 3m. de cable. 906599

Nota F

Indicador de funcionamiento. 100070001

Nota G

Indicador de funcionamiento. 100070012

Nota H

Accionamiento mecánico

Atributo	Valor
Continuous Torque (Nm)	180
Intermittent Torque (Nm)	250
Power (1000 r.p.m.)	25 C.V // 19 kW
Mounting Position	Derecho, Izquierdo
Sentido de giro de la bomba	Izquierdo
Weight (Kg)	8
Engine to PTO ratio	1: 1,25
Gearbox	2840.6, 6AS-400, 6S-380 VO, 6S-400, 6S-420
Output type	Plato, Bomba (DIN 5462), Flange, Pump (DIN 5462), Pump (UNI)
Shifter type	Pneumatic shifting – Right, Pneumatic shifting – Left, Mechanic shifting – Right, Mechanical shifting – Left, Vacuum shifting – Right, Vacuum shifting – Left

Atributo

Valor

Continuous Torque (Nm)

180

Intermittent Torque (Nm)

250

Power (1000 r.p.m.)

25 C.V // 19 kW

Mounting Position

Derecho, Izquierdo

Sentido de giro de la bomba

Izquierdo

Weight (Kg)

Engine to PTO ratio

1: 1,25

Gearbox

2840.6, 6AS-400, 6S-380 VO, 6S-400, 6S-420

Output type

Plato, Bomba (DIN 5462), Flange, Pump (DIN 5462), Pump (UNI)

Shifter type

Pneumatic shifting – Right, Pneumatic shifting – Left, Mechanic shifting – Right, Mechanical shifting – Left, Vacuum shifting – Right, Vacuum shifting – Left
